曲阜市蓼河红庙桥翻建工程

发布时间：2024-06-25

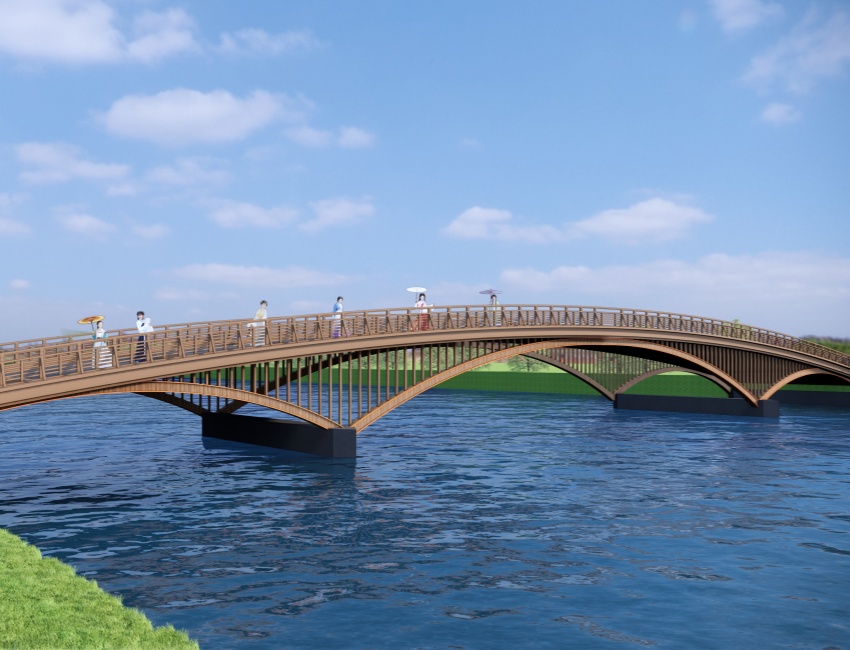

本项目为曲阜市蓼河红庙桥翻建工程，建设地点位于山东省曲阜市。蓼河红庙桥为人行桥，采用12+24+12钢、砼组合拱桥，主拱为钢结构，桥面为钢、砼组合结构；桥梁全宽8.4m，人行宽度7.0m。设计安全等级一级，设计基准周期100年，设计使用年限50年。翻建后红庙桥桥下需要通航，规划常水位61.5m，通航孔净高不小于4.0m。

桥梁总体设计：桥跨径组合12m+24m+12m,总长48m。采用上承式梁拱组合体系桥梁，上部结构为钢结构。桥面宽度:0.7m(栏杆)+7.0m(人行)+0.7m(栏杆)。下部结构，桥墩采用群桩基础。在每个拱脚下设置一个承台，承台之间利用横系梁连接。单个承台厚度为1.5m，承台下布置3根直径1.0m的钻孔灌注桩，桩长22m。桥台基础设计为整体式桥梁，主梁与桥台固结。桥台下布置6根直径1.0m的钻孔灌注桩，桩长25m。桥面铺装采用压型钢板上铺C50 混凝土+2cm厚桥面石材铺装地面。
